AutomatischDoppelflyer-Statorwickel-/Elektromotor-Wickelausrüstung
Anwendungen:
Diese Art von automatischer Statorwickelmaschine eignet sich für zweipolige Statorwicklungen, wie z. B. Mischermotoren, Mühlenmotoren, Staubsaugermotoren usw.
Schnelles Detail:
1. Doppelarbeitsplatz, Doppelflyer.
2. Manuelles Einsetzen der Form sowie Spannen und Lösen der Form mit dem Handsteuerhebel.
3. Automatisches Aufziehen
4. Ersetzen Sie den Werkzeuggreifer schnell.
5. Federweg, Neigungswinkel einstellbar;
6. Die Statorwickelmaschine lässt sich einfach parametrieren und verfügt über einen Alarm.
7. SPS- und Touchscreen-Steuerung.
Beschreibung:
Automatische Statorwickelmaschine, Doppelarbeitsstationen, Doppelflyer
Diese Statorwickelmaschine eignet sich für zweipolige Statorwicklungen, wie z. B. Mischmotoren, Mühlenmotoren, Staubsaugermotoren usw. Sie kann zwei Statoren gleichzeitig wickeln.Es ist selbstverriegelnd, schnell und bequem.Wickelparameter können über den Touchscreen eingestellt und gespeichert werden.
Spezifikationen :
|
Artikel
|
Spezifikation
|
|
Kabeldurchmesser
|
0,15–1,3 mm
|
|
Stator-Außendurchmesserbereich
|
50-150mm
|
|
Stapellänge
|
10-70mm
|
|
Pol-Nr.
|
2 Pole
|
|
Turnnummer
|
0-9999
|
|
Spulengeschwindigkeit
|
0-450 U/min
|
|
Motorleistung
|
4,5 kW
|
|
Luftversorgungsdruck
|
5-7 kg/cm2
|
|
Stromspannung
|
Dreiphasig AC380V50/60Hz
|
|
Gewicht
|
1200 kg
|
|
Abmessungen
|
1050 (Länge) x 2300 (Breite) x 1750 (Höhe) mm
|
Bedienungsverfahren dieser Maschine
Befestigen Sie die Wickelwerkzeuge am Statorkern, legen Sie dann den Statorkern auf die Ladebasis, drücken Sie die START-Taste, die Sicherheitstür schließt sich, die Ladebasis bewegt sich nach innen in die Wickelposition, die Maschine führt das automatische Wickeln durch und schneidet den Draht ab. Zu diesem Zeitpunkt kann der Bediener Befestigen Sie die Wickelwerkzeuge an zwei weiteren Statorkernen.Nach Abschluss des Wickelns bewegt sich die Ladebasis nach draußen, die Sicherheitstür wird geöffnet. Nehmen Sie dann den fertigen Stator heraus und legen Sie zwei weitere Statorkerne auf die Ladebasis. Ein Zyklus ist abgeschlossen.
Wettbewerbsvorteile:
Einfache Bedienung, hohe Automatisierung.SPS- und Touchscreen-Steuerung, Doppelarbeitsplätze.

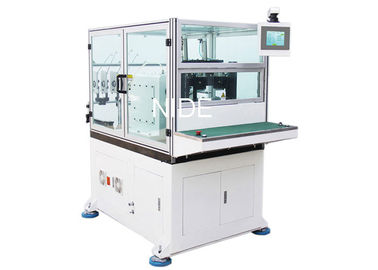

Bild der automatischen Doppelflyer-Statorwickelmaschine:
Mit gutem Service, einzigartiger Philosophie, professionellem Team und zuverlässiger Qualität gewinnen wir nach und nach das Vertrauen der weltweiten Kunden.Wir liefern unsere Produkte direkt und indirekt in mehr als 50 Länder.
| Kundenorientierter Service |
1. Kundenspezifisches Produktdesign und Herstellung |
| 2. Maßgeschneidertes Training |
| 3. Technische Vorschläge |
| Kundendienst |
1. Garantiezeitraum: Normalerweise 12 Monate |
| 2. Übersee-Servicecenter verfügbar |
|
3. Ingenieure stehen für den Service im Ausland zur Verfügung
|
NIDE ist ein Unternehmen, das sich auf die Herstellung von Elektromotoren spezialisiert hat und seinen Kunden alles aus einer Hand bietet.
NIDE hat drei Hauptgeschäftsbereiche.
Der erste Geschäftsbereich ist die Bereitstellung verschiedener Arten von Motorenfertigungsmaschinen. Unser Hauptgeschäftsfeld umfasst Standmaschinen, eine vollautomatische Komplettlinie für die Anker- und Statorfertigung sowie die Motorenmontagelinie.
Der zweite Geschäftsbereich soll das gesamte Spektrum an Motorkomponenten wie Kommutator, Kugellager, Kohlebürste, Isolierpapier, Welle, Magnet, Lüfter, Motorabdeckung usw. liefern.
Der dritte Geschäftsbereich soll technische Unterstützung und Beratung, Projektunterstützung und schlüsselfertigen Service für einige Motorenfertigungen bieten.
FAQ
1. So bestätigen Sie, welcher Motor verwendet wirdStatorwickelmaschineModell?
Bitte senden Sie uns per E-Mail Ihre Statorlaminierungszeichnung, Statorzeichnung, Wicklungsdiagramm, Wicklungsdaten oder andere verwandte Informationen per E-Mail zu, damit wir Ihnen entsprechend das passende Statorwickelmaschinenmodell empfehlen können.
Wenn Sie das Genaue nicht wissen, hinterlassen Sie uns eine Nachricht oder senden Sie eine Anfrage. Wir werden Sie dann umgehend weiterleiten.
2. Wie transportiert man die Statorwickelmaschine?
Auf dem Luft- oder Seeweg
3. Bedienung des MotorsStatorwickelmaschinen?Gibt es entsprechende Schulungen zur Bedienung der Maschinen zur Motorenherstellung?
Ja, wir können Videos zum Maschinenbetrieb liefern. Unsere Ingenieure stehen auch für Wartungsarbeiten im Ausland zur Verfügung und kommen für den Betrieb in Ihr Werk.
4. Seit wann ist Ihr Unternehmen im Bereich der Motorenfertigung tätig?
NIDE ist ein Unternehmen, das sich auf die Herstellung von Elektromotoren spezialisiert hat und seinen Kunden einen Komplettservice bietet.
5. Für welchen Bereich ist Ihre Maschine geeignet?
Unsere vollautomatische Motormontagelinie eignet sich für die Montage verschiedener Induktionsmotoren, BLDC-Motoren, universeller Elektromotoren und Gleichstrommotoren. Sie kann Rotor-, Anker-, Stator- und Motorkomponenten automatisch zusammenbauen.Es wird für Waschmaschinenmotoren, Lüftermotoren, BLDC-Motoren, DD-Motoren, Elektrofahrradmotoren, Elektrofahrzeugmotoren, Nabenmotoren, DD BLDC-Waschmaschinenmotoren, Kompressormotoren, Staubsaugermotoren, Elektrowerkzeugmotoren, Wischermotoren und Mischermotoren verwendet , RO-Pumpenmotor, NEMA-Motor, Gleichstrommotor usw. Es zeichnet sich durch schnelle, effiziente, genaue, einfache Einrichtung, benutzerfreundliche Programmierung und Werkzeugflexibilität aus.
